KJT-S皮帶秤打滑檢測開關安裝詳細介紹
卓信KJT-S皮帶秤打滑檢測開關安裝
皮帶打滑檢測器KJT-S 大量現貨 實惠 到款即發
皮帶機打滑開關的主要作用是檢測皮帶機在運行中出現膠帶與傳動滾筒之間的打滑故障，及時發出停機信號，避免事故擴大化。皮帶打滑的主要產生原因有：張力不夠，液偶故障，滾筒與皮帶之間有雜物等。

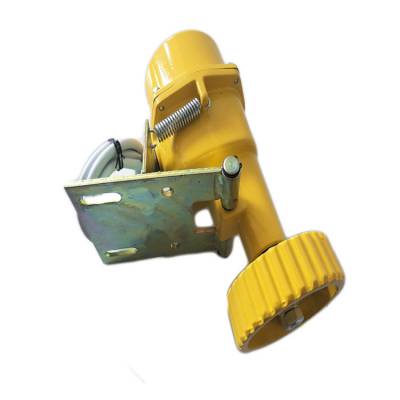

我廠皮帶結原使用打滑開關，其原理是在皮帶兩側的皮帶架上穿過皮帶上下中間，橫向安裝固定架，開關安裝在上皮帶與下皮帶中間的固定架上，打滑開關前部有滾輪，利用彈簧將滾輪挑在上皮帶內側，當電機驅動皮帶轉動時，滾輪被皮帶驅動旋轉，同時打滑開關控制回路得電。當帶速下降到一定比例時，打滑開關動作發出打滑停機信號。
卓信KJT-S皮帶秤打滑檢測開關安裝
1、檢測模式：非接觸式
2、適應檢測帶速：0∽9.99米/秒；
3、可檢測速度打滑率：0∽***；
4、速度測量誤差：<0.1米/秒；
5、繼電器運行壽命：10萬次；
6、觸點容量：AC220V 3A；
7、供電電壓：AC220V 50Hz；
8、使用環境溫度：-25°+65℃
9、轉速顯示范圍：0∽9.99米/秒；
10、傳感器：；
卓信KJT-S皮帶秤打滑檢測開關安裝
安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
卓信KJT-S皮帶秤打滑檢測開關安裝
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）
卓信KJT-S皮帶秤打滑檢測開關安裝
工作原理：
速度監控儀適用于帶式輸送機運行中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速下降時（即膠帶失速）給出相應的信號。
本機已廣泛應用于冶金、電力及化工等有帶式輸送機的行業，是重要的安全保護設備。
以帶速檢測傳感頭為例加以說明。隨著膠帶的運行，利用光電檢測原理，傳感頭將帶速轉換成脈沖信號輸入到控制單元，整形后送入計數電路，并與予置數值（帶速或轉速）進行比較。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LED數碼管顯示，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），傳感頭檢測到與轉軸同步旋轉的檢測體，形成脈沖信號送到控制箱，經內部電路處理，將該時的轉速值顯示出來。監控方式同帶速傳感頭。
卓信KJT-S皮帶秤打滑檢測開關安裝
結構特點：
1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：
a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；
b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。2. 控制箱采用內外箱結構，提高了防護性能
3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）
4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化。
