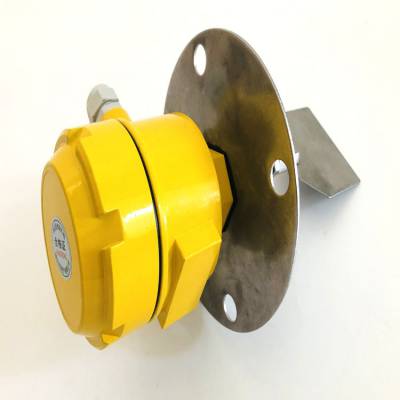

YGD-220AKBL圓體型溜槽堵塞開關煤礦用詳細介紹
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
簡介
開關廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，本jain qi可通過接入本機的檢測線路發出故障baojing信號，立即停止皮帶輸送機，避免因溜槽堵塞引起的輸送系統癱瘓及設備的破壞性事故的發生。
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
主要技術指標
產品型號：HLDM-KH-B、HLDM-KH-A型
觸頭數量： 1常閉、1常開或根據要求配置
觸頭容量： AC 380V 3A
檢測裝置動作行程： 5～15mm
檢測裝置極限行程： 20mm
環境溫度： －30～+40℃
相對濕度： ≤90%（25℃時）
使用壽命： 行程開關動作15萬次整機壽命2萬次
檢測裝置動作力： 35～40N
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
結構特點
1、溜槽堵塞檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位。
2、機內選用進口行程開關，動作靈敏，可靠性高；
3、外形尺寸小，便于安裝。
4、帶防腐層的鑄鋁外殼
5、重載微型開關觸點
6、靈敏度高，作用力只需0.9Kg即可觸發開關
7、機內選用進口行程開關，動作靈敏、可靠性高
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
工作原理
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
選型原則及注意事項
(1) 一般選擇接觸式的堵料開關。實際工程應用經驗表明， 在電廠輸煤 系統中，非接觸式的堵料開關比較容易誤動作，影響設備正�？刂婆c運行。接觸式的堵料開關的缺點是容易損壞、工作壽命較短。
(2) 可以選擇具有動作后延時功能的堵料開關， 并且動作延時，時間應該可以調整設定。該功能可以過濾短時間物料沖擊擾動，避免引起設備沒有必要的停機。
(3) 盡量選擇帶動作指示的產品。由于堵料開關的觸動機構是在落料斗 的內側，難以觀察檢查，開關外部本體上帶動作指示則對于現場檢查非常有用。
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
安裝方法及注意事項
(1) 選擇合適的安裝位置。一般不應安裝在物料可能直接沖擊到的位 置，通常安裝在落料斗的側面；還要選擇合適的安裝高度，既要高于正 常運行狀態下物料臨時滯留的高度，又不能太接近落料斗上部。選擇合適的安裝位置，才能保證準確及時地檢測到堵料狀態。
(2) 對于需要通電工作的堵料開關， 應該采用跟隨皮帶機的啟停而啟停的工作方式，以延長其工作壽命。
溜槽堵塞檢測器是安裝在落料斗或儲料倉內檢測料位的一種保護裝置。 帶式輸送機系統中兩條輸送機之間通常是通過管狀落料斗連通， 運行中當落料斗出口因各種原因受堵時物料會很快堵滿整個落料斗乃至大量溢出。 在落料斗中安裝堵料開關可以在堵料事故發生的初期觸發緊急停 機，從而避免大量堵料造成輸送帶打滑、驅動電機過載等嚴重后果。堵料開關按照不同的檢測手段和工作原理劃分，主要有阻旋式、射頻導納式、電極式、音叉式、活動擋板式、負壓式等多種形式。
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性�？蓮V泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
YGD-220AKBL圓體型溜槽堵塞開關煤礦用
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
